ATR8300-全自动对焦显微激光拉曼扫描成像光谱仪
产品特点
全自动拉曼实验，自动对焦，自动扫描；
超高灵敏度，性噪比>6000:1
真对焦，保证更精准的拉曼图像
超高空间分辨率
独有的软件控制切换光路
超高的稳定性
进口光学器件，良好的产品性能；
快速定位，迅速找到焦点位置
高质量物镜，光斑微米级
300万相机，图像清晰精准
激发波长：532、785、830、1064可选
配备高性能光谱仪
USB2.0接口直连电脑
产品应用
纳米粒子与新材料
科研院所研究
生物科学
法医学鉴定
材料科学
医学免疫分析
农业及食品鉴定
水污染分析
宝石及无机矿物鉴定
环境科学
技术参数
|
ATR8300 |
|
|
光谱分辨率 |
4 cm-1 |
|
光谱范围 |
250-2700、200-3800 cm-1（其他波长范围可定制，最低可至50 cm-1） |
|
光谱稳定性 |
σ/μ < 0.5% (COT 8 hours) |
|
温度稳定性 |
Spectral shift≤1 cm-1 (10-40 ℃) |
|
信噪比 |
>6000:1 |
|
检测器 |
半导体制冷2048*64像元背照式红外增强CCD |
|
检测波长范围 |
200nm-1100nm |
|
像元尺寸 |
14 μm * 14 μm |
|
检测器动态范围 |
13000:1 |
|
激光中心波长 |
785nm (+/-0.5nm) |
|
显微镜相机系统 |
300或500万像素工业相机 |
|
聚焦方式 |
共轭对焦 |
|
激光功率 |
>550mW （软件可调节） |
|
激光光斑直径 |
>1μm |
|
激光稳定性 |
σ/μ <±0.2% |
|
激光线宽 |
0.08 nm |
|
通讯模式 |
USB2.0 |
|
X、Y轴电控二维平台 |
|
|
移动范围 |
50 X 50 mm |
|
移动分辨率 |
0.1μm |
|
定位精度 |
1μm |
|
扫描速度 |
20mm/s |
|
Z轴（自动对焦） |
|
|
对焦精度 |
≤ ±0.2 μm |
|
最大行程 |
20 mm |
|
对焦速度 |
不超过10 s |

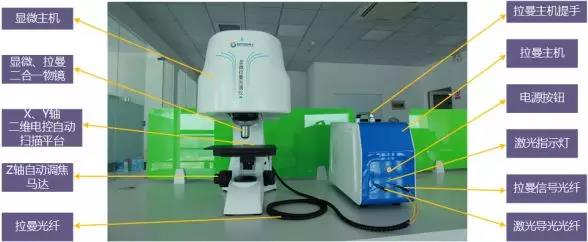

ATR8300型显微拉曼功能结构指示图

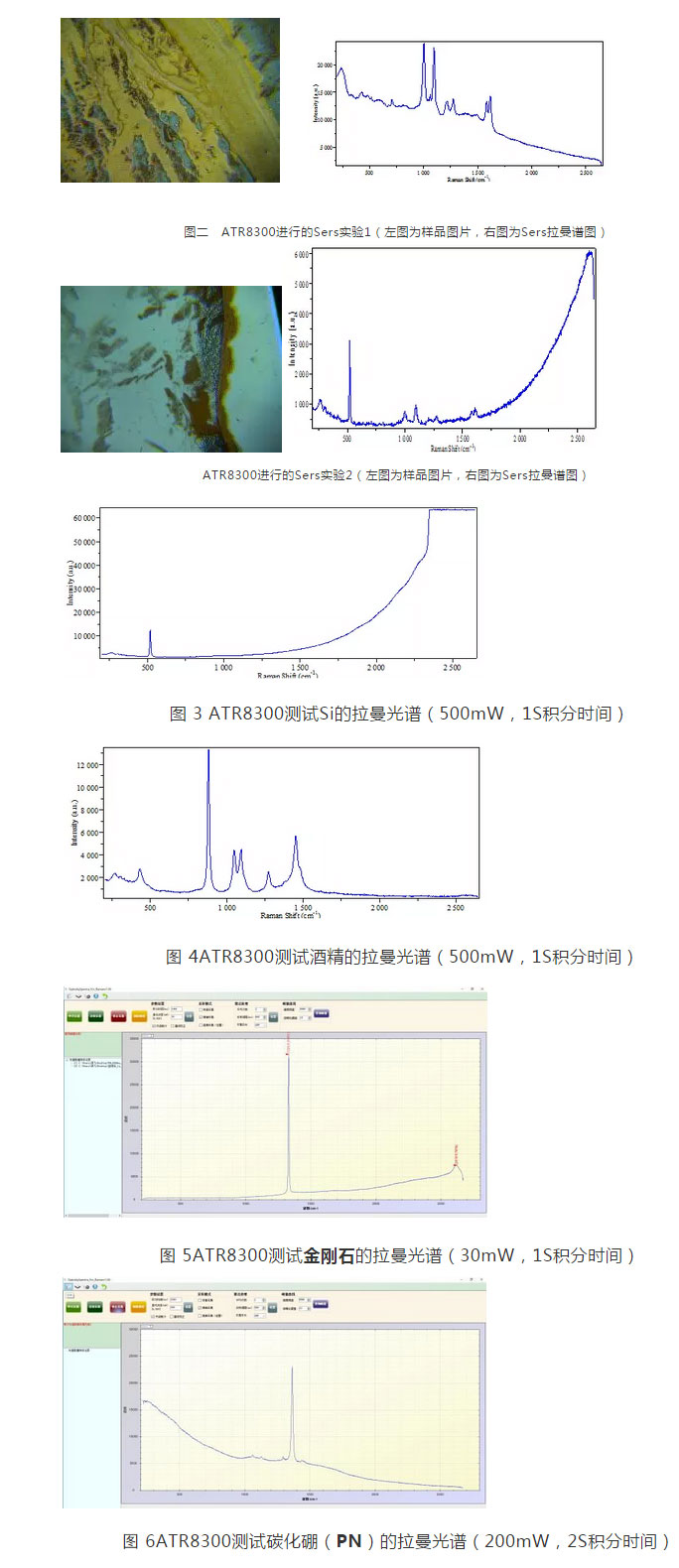

光学性能 - 光谱表现

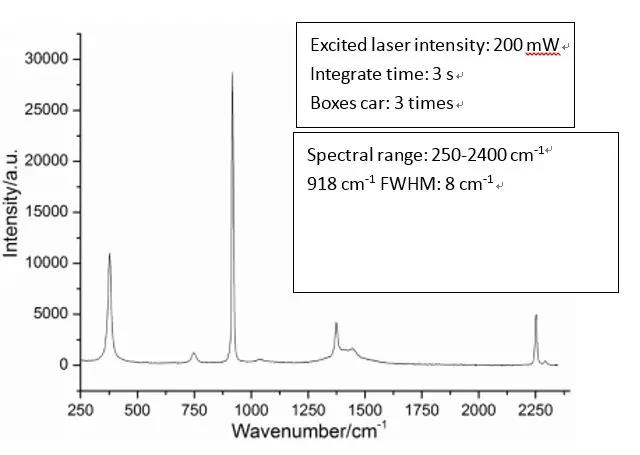

ATR8300采集的乙腈拉曼光谱仪

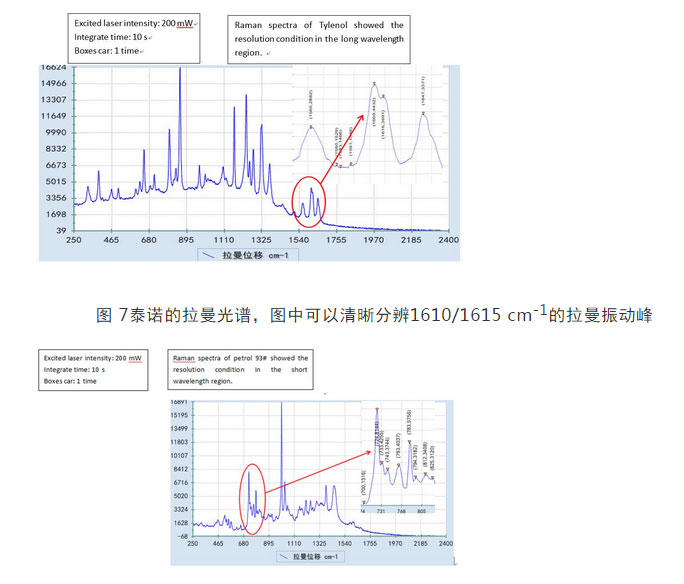

泰诺的拉曼光谱
汽油的拉曼光谱
订购信息
|
型号 |
波长/nm |
功率 /mW |
波数范围/cm-1 |
分辨率/cm-1 |
|
ATR8300-473 |
473 |
100 |
150-4000 |
7 |
|
ATR8300-532 |
532 |
100 |
150-4000 |
7 |
|
ATR8300-785-27 |
785 |
600 |
250-2700 |
5 |
|
ATR8300-785-40 |
150-4000 |
6 |
||
|
ATR8300-830 |
830 |
600 |
150-4000 |
7 |
|
ATR8300-1064 |
1064 |
600 |
150-4000 |
10 |
|
其他波长可定制 |

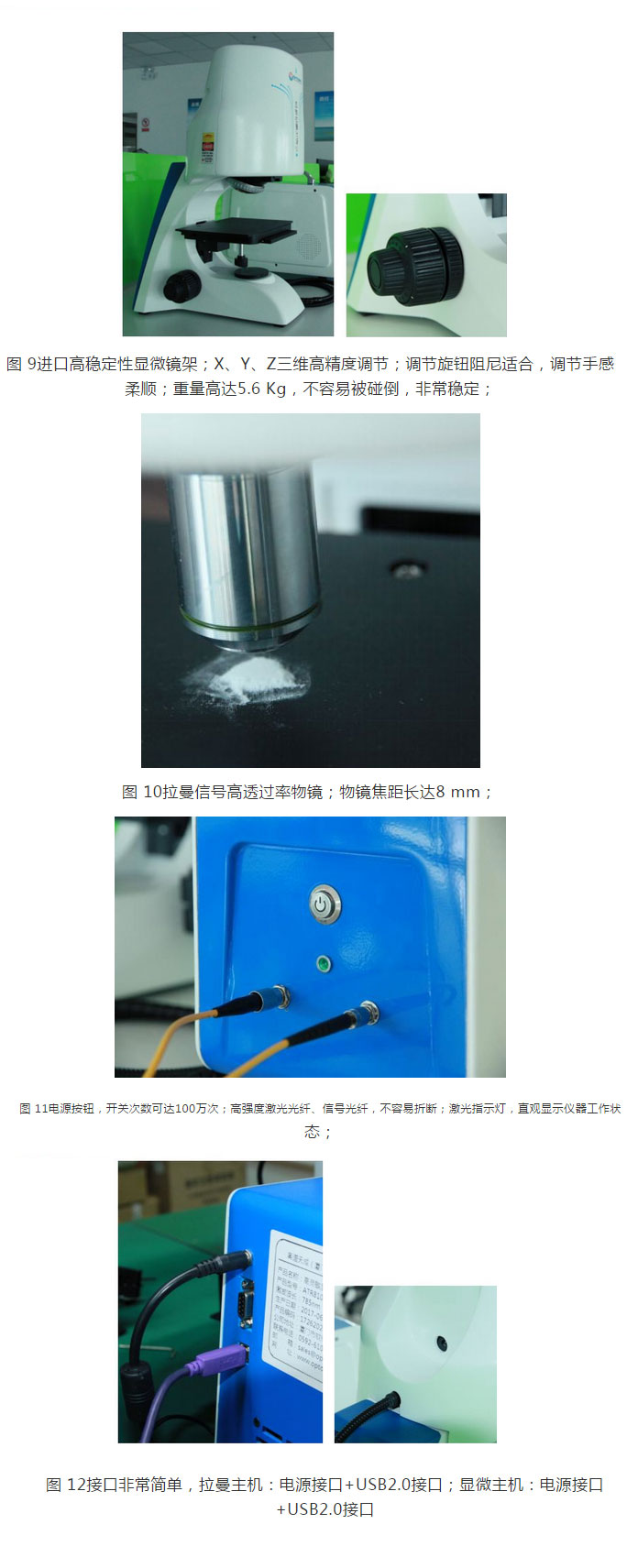

仪器细节
成功案例举例
