ATR3000-高灵敏度便携式拉曼光谱仪
1、特征
Ø 超高灵敏度的FFT-CCD TEC制冷;
Ø 超低噪声电路;
Ø 强大的嵌入式软件;
Ø 消除荧光背景;
Ø 峰值搜索和显示;
Ø 液晶显示器：10.1;
Ø Win 10操作系统;
Ø 11.6寸电容触摸屏，支持多点触控;
Ø USB 2.0;
Ø 友好的人机界面;
Ø 电池续航> 3h;
Ø 支持LAN远程控制;
Ø IP67 防水防尘;
2、应用领域
Ø 生物科学
Ø 制药工程
Ø 法医分析
Ø 农业与食品安全
Ø 宝石鉴定
Ø 环境科学
3、技术参数
4、性能测试
4.1、General spectral performance
4.2、Spectral Resolution
4.2.1、Raman spectral of Tylenol
4.2.2、Raman spectral of Tylenol
3、技术参数
|
ATR2000 系统 |
|||
|
接口 |
USB 2.0和无线WIFI |
||
|
操作系统 |
Windows 10 |
||
|
显示屏 |
11.6’电容触摸屏，多点触控 |
||
|
电池供电时间 |
>4 h |
||
|
积分时间 |
4ms - 120s |
||
|
电源电压 |
DC 19V(+/-5%) |
||
|
工作温度 |
-10~40 ℃ |
||
|
工作湿度 |
< 95% |
||
|
尺寸(L*W*H) |
40×30×18 cm3 |
||
|
重量 |
7.5 Kg |
||
|
可靠性 |
|||
|
光谱稳定性 |
σ/μ < 0.5% (COT 8 hours) |
||
|
温度稳定性 |
谱移≤1 cm-1 (10-40 ℃) |
||
|
光谱强度变化（in 5 ~ 40 ℃） |
<±5% |
||
|
光学参数 |
|||
|
光谱范围 (cm-1) |
250-2700 |
200-3500 |
200-4300 |
|
分辨率 (cm-1) |
6 |
8 |
10 |
|
信噪比 |
>3000:1 (918 cm-1 of Acetonitrile，10s accumulation, 200mW) |
||
|
入射狭缝 |
50 μm |
||
|
光学系统 |
f/4 C-T交叉对称光路 |
||
|
焦距 |
98 mm for incidence and output |
||
|
探测器 |
|||
|
型号 |
超高灵敏快速制冷CCD |
||
|
探测器制冷温度 |
-10 ℃ |
||
|
探测范围 |
200-1100 nm |
||
|
有效像素 |
2048*64 |
||
|
动态范围 |
50000：1 |
||
|
像元尺寸 |
14μm×14μm |
||
|
满阱容量 |
300 Ke- |
||
|
灵敏度 |
QE>40%, 6.5 μV/e- |
||
|
激发光 |
|||
|
中心波长 |
785nm (+/-1nm) |
||
|
半峰宽 |
0.08 nm |
||
|
输出功率 |
≥500 mW |
||
|
功率稳定性 |
σ/μ <±0.2% |
||
|
拉曼探针 |
|||
|
工作距离 |
6 mm |
||
|
阻透率 |
OD>8 |
||
|
数值孔径 |
0.3 |
||
|
孔径 |
7mm |
||
4.1、General spectral performance
4.2、Spectral Resolution

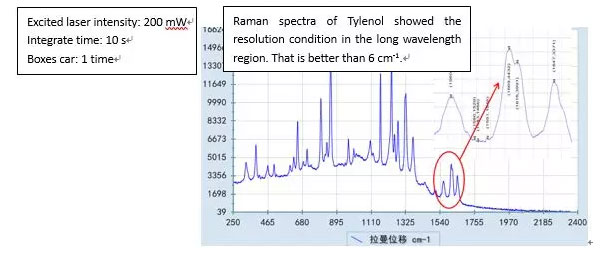

4.2.1、Raman spectral of Tylenol
4.2.2、Raman spectral of Tylenol
